Project Description

Testy certyfikacyjne FM Global | Centrum Badań i Rozwoju Armii Stanów Zjednoczonych (ERDC)

flood Vicksburg USA

US Army Corps of Engineers
Halls Ferry Rd, Vicksburg, MS, USA
32.346044, -90,833846
Dimensions testées 1. Temps d’installation
2. Réutilisabilité
3. Impact environnemental
4. Etanchéité et stabilité à 30%, 60% et 100% de la capacité du barrage
5. Résistance aux vagues à 60%, 80% et 100% de la capacité du barrage
6. Résistance aux courants parallèles
7. Résistance aux chocs (impacts de troncs)
8. Résistance à la surverse (120% de la capacité du barrage).
Longueur déployée 40 m (x 3 fois)
Matériel 2 barrières WL 3950 + 1 barrière WL3930
2 barrières WL 5050 + 1 barrière WL5030
2 barrières WL 6050 + 1 barrière WL6030
Hauteur de protection 100 cm | 127 cm | 152 cm
Mise en œuvre 2 personnes
Montage En appui sur 2 culées parallèles espacées de 9 mètres
Lieu Vicksburg, USA
protection inondation us army megasecureurope



Protokół z testów został opracowany przez spółkę FM Approvals.
Norma homologacyjna systemów ochrony przeciwpowodziowej | Numer klasy 2510

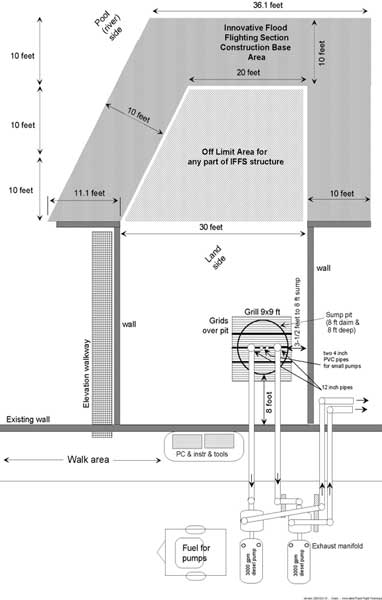

Stanowisko testowe zostało specjalnie skonfigurowane do prowadzenia innowacyjnych eksperymentów przeciwpowodziowych, umożliwiając wsparcie zapór na 2 równoległych blokach z lanego betonu rozstawionych w odległości na 30 stóp (9,1 m).
Geometryczny ślad obszaru testowego został zaznaczony na betonowej płycie i wszystkie elementy systemu muszą się zmieścić w jego obrębie. Jedna strona śladu dotyka bloku pod kątem 90 stopni, a druga strona przylega bloku pod kątem 63 stopni. Te dwa różne kąty mają za zadanie symulację zachowania się zapór w realnych sytuacjach zmiennej geometrii oraz wykazanie możliwości konstrukcyjnych i elastyczności produktów każdego dostawcy. Ponadto, asymetria geometryczna pozwala generować zmienność obciążenia falowego podczas testów hydrodynamicznych i powoduje powstanie wzdłużnego prądu atakującego ścianę pod kątem 63 stopni.

zasada testu ochrony powodzi zatwierdzenie Fm

Zapory Water-Gate otrzymały certyfikat zgodności dnia 3 września 2015 r.
Tylko 3 mobilne systemy na świecie mają certyfikat FM Approval!
