#10 | Testy certyfikacyjne

Testy certyfikacyjne FM Global | Centrum Badań i Rozwoju Armii Stanów Zjednoczonych (ERDC)

flood Vicksburg USA

US Army Corps of Engineers
Halls Ferry Rd, Vicksburg, MS, USA
32.346044, -90,833846
Testowane parametry 1. Czas instalacji
2. Możliwość ponownego użycia
3. Wpływ na środowisko
4. Wodoszczelność i stabilność przy 30%, 60% i 100% pojemności zapory
5. Odporność na fale przy 60%, 80% i 100% pojemności zapory
6. Odporność na prądy równoległe
7. Odporność na uderzenia (np. pni drzew)
8. Odporność na przelanie (120% pojemności zapory).
Długość 40 m (x 3 fois)
Materiał 2 zapory WL 3950 + 1 zapora WL3930
2 bariery WL 5050 + 1 bariera WL5030
2 przegrody WL 6050 + 1 bariera WL6030
Wysokość ochrony 100 cm | 127 cm | 152 cm
Wykonanie 2 osoby
Montaż Wsparcie na 2 równoległych blokach z lanego betonu rozstawionych w odległości 9 metrów
Lokalizacja Vicksburg, Stany Zjednoczone Ameryki
ochrona przeciwpowodziowa nas armia megasecureurope

Protokół z testów został opracowany przez spółkę FM Approvals.
Norma homologacyjna systemów ochrony przeciwpowodziowej | Numer klasy 2510

Stanowisko testowe zostało specjalnie skonfigurowane do prowadzenia innowacyjnych eksperymentów przeciwpowodziowych, umożliwiając wsparcie zapór na 2 równoległych blokach z lanego betonu rozstawionych w odległości na 30 stóp (9,1 m).
Geometryczny ślad obszaru testowego został zaznaczony na betonowej płycie i wszystkie elementy systemu muszą się zmieścić w jego obrębie. Jedna strona śladu dotyka bloku pod kątem 90 stopni, a druga strona przylega bloku pod kątem 63 stopni. Te dwa różne kąty mają za zadanie symulację zachowania się zapór w realnych sytuacjach zmiennej geometrii oraz wykazanie możliwości konstrukcyjnych i elastyczności produktów każdego dostawcy. Ponadto, asymetria geometryczna pozwala generować zmienność obciążenia falowego podczas testów hydrodynamicznych i powoduje powstanie wzdłużnego prądu atakującego ścianę pod kątem 63 stopni.

zasada testu ochrony powodzi zatwierdzenie Fm

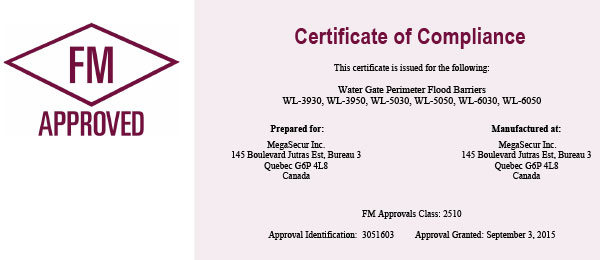

Zapory Water-Gate otrzymały certyfikat zgodności dnia 3 września 2015 r.
Tylko 3 mobilne systemy na świecie mają certyfikat FM Approval!
