Project Description

Ochrona przeciwpowodziowa Sekwany

Arc de Seine – 47 Quai – Grand Seine – Avant Seine
System ochrony przeciwpowodziowej Water-Gate©

zalanie quai d'austerlitz

47 Quai d’Austerlitz
75013 Paris
48.840434, 2.369849

Projekt i założenia techniczno-ekonomiczne.
logo egis eau

Analiza ryzyka

PPRI (plan zapobiegania zagrożeniom powodziowym) dla miasta Paryża obejmuje cztery budynki spółki Natixis. Zagrożenie mieści się w granicach od średniego do wysokiego (wysokość słupa wody ew. podtopienia od około 1 do 2 m). Celem przetargu jest zmniejszenie stopnia zagrożenia czterech budynków Arc de Seine – 47 Quai – Grand Seine – Avant Seine w przypadku wezbrania wód Sekwany do stanów PHEC (powódź stulecia z 1910 r.). Poziom odniesienia przyjęty dla pomiarów wynosi 34,63 m n.p.m.

ppri paris Bercy Austerlitz

Zalety rozwiązania Water-Gate dla Natixis

1) Kota z 1910 r. zachowana we wszystkich punktach obwodu systemu ochrony przeciwpowodziowej.
Niezależnie od miejsca i konfiguracji terenu (pochyłości, krawężniki, kratki…), systemy ochrony przeciwpowodziowej Water-Gate uniemożliwiają przekroczenie koty wysokościowej 34,63 m n.p.m., dzięki zastosowaniu zapór o różnych wysokościach.

2) Odpowiedź „w 100% elastyczna” przy bardzo małej objętości po złożeniu.

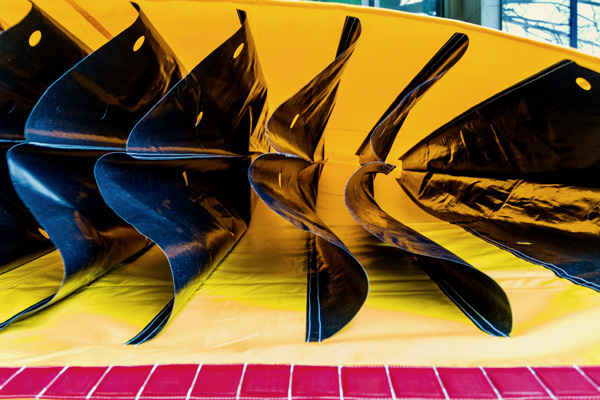

Zastosowano elastyczne materiały zamiast sztywnych elementów (panele aluminiowe / deski), cały sprzęt niezbędny do zewnętrznej ochrony zajmuje po złożeniu 25 m3:

3) Operatorom pozostawiono pełną dowolność sposobu rozstawiania: system ochrony przeciwpowodziowej jest PROSTY i można go rozstawić w czasie krótszym niż DWIE GODZINY
a. 5 skrzyń szybkiego rozwijania wstępnie zapakowanych
b. Nie potrzeba zakotwiczać ani kotwić
c. Nie potrzeba narzędzi, wystarczy podnośnik widłowy lub ciągnik z przyczepą do przewozu skrzyń

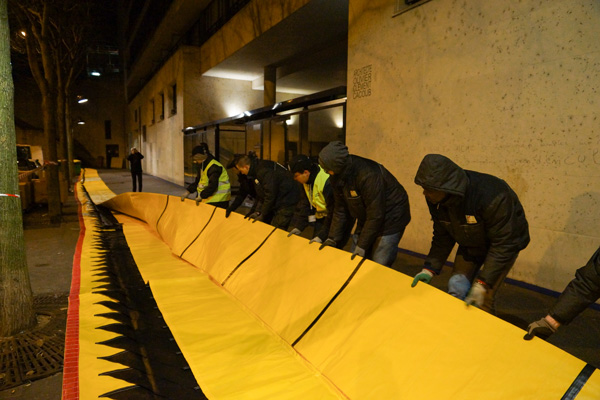

d. 3 osoby są w stanie rozstawić zaporę w czasie krótszym niż dwie godziny.

4) Dojazd do budynków jest możliwy nawet po rozpoczęciu powodzi
a. Water-Gate pozwala na rozstawienie systemu ochrony przeciwpowodziowej przy najmniejszym alarmie, zapewniając ciągłość operacyjną
b. Możliwość ewakuacji pojazdów i majątku ruchomego do ostatniej chwili.

5) Pełny koszt ochrony IMBATTABLE
a. Koszty wdrożenia uwzględnione w kosztach operacyjnych
b. Brak konserwacji
c. Niski koszt składowania
d. Niskie ryzyko kradzieży w przeciwieństwie do roztworów metali

powódź w Paryżu na Quai d'Austerlitz

Przebieg linii ochrony

500 metrów elastycznych zapór Water-Gate, 34 odcinki zestawione w trzy sekcje.
Maksymalna wysokość ochrony: 1,30 metra

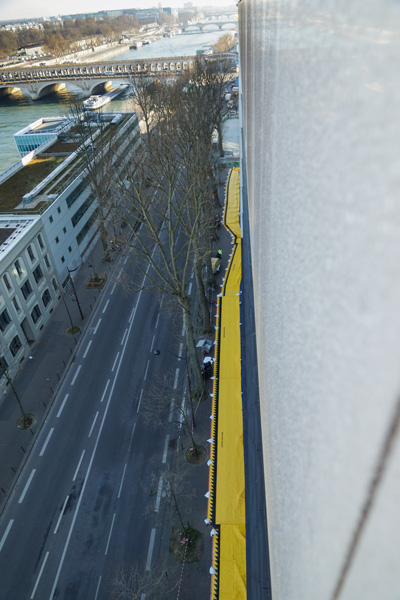

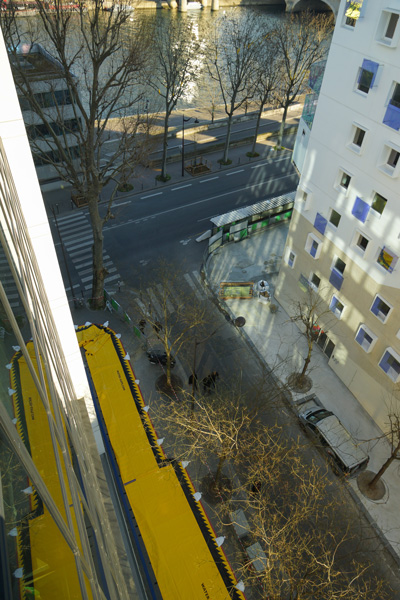

Trasa systemu ochrony wytyczona na przeciw budynków na chodniku (patrz plan DWG – umiejscowienie grodzicy), umożliwia szybkie rozstawianie, wymaga przestawienia minimalnej ilości słupków, z zachowaniem jednej rezerwy buforowej w obrębie całego obwodu.

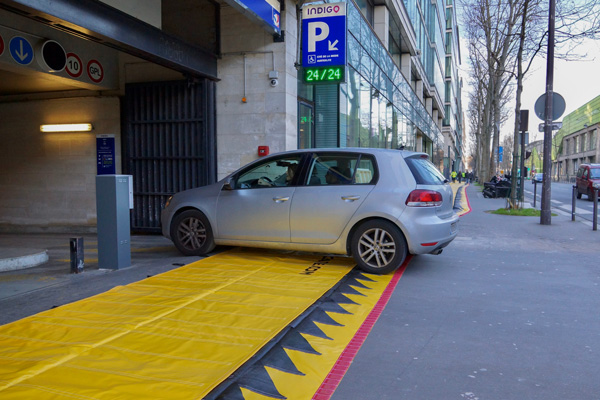

Pojazdy mają możliwość „pokonywania” zapór Water-Gate© co pozwoliło uniknąć stawiania nieruchomych zabezpieczeń drzwi i bram na ulicy Fulton. Parking może być użytkowany do wysokości 20 cm słupa wody, a jego ochrona będzie prostsza i bardziej ekonomiczna.
